Газовые счетчики

Камерный счетчик газа СГК-2,5; СГК-4

Область применения: предназначен для измерения объема природного и сжиженного газа в квартирах и частных домах, оборудованных газовыми плитами, газовыми водонагревательными колонками, водонагревательными котлами.

Счетчик газа СГК соответствует требованиям технических условий ЫШ2.833.021ТУ и ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные».

Газовый счетчик СГК зарегистрирован в Государственном реестре средств измерений под №20726-05.

Срок службы : не менее 20 лет.

Межповерочный интервал : 10 лет.

Температура эксплуатации: от -20°С до +60°С.

Снят с производства с 2015г

Точность измерения и долговечность обеспечиваются применением в соответствующих узлах специальных импортных материалов и комплектующих.

Газовый счетчик СГК может поставляться как с левосторонним, так и с правосторонним входом газа.

Камерный счетчик газа СГК

Бытовой счетчик газа СГК предназначен для измерения объема неагрессивного неоднородного по химическому составу природного и сжиженного газа.

Технические характеристики счетчика газа СГК:

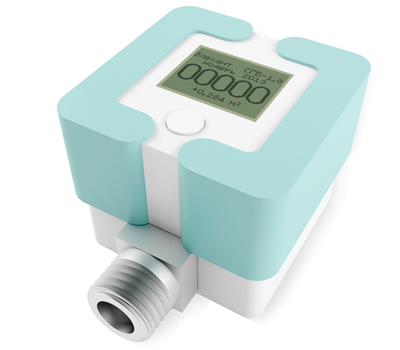

Газовый счетчик СГБ 1,8 "Элехант"

Преимущества газового счетчика СГБ – 1,8 «Элехант»:

- Ультракомпактный размер, малая масса;
- Графический дисплей;
- Хранение истории показаний за последние 12 месяцев;
- Сменные накладки различных цветов(8 цветов);
- Межповерочный интервал 12 лет;
- Срок службы 24 года;

Диапазоны измерения расхода газа от Qmin= 0,03 до Qmax=1,8 м3/ч.

Пределы допускаемой основной относительной погрешност измерения объема газа, %:

- ± 2,5 в диапазоне расходов от Qmin до 0,2 Qmax;
- ± 1,5 в диапазоне расходов от 0,2 Qmax до Qmax.

Диаметр условного прохода корпуса счетчиков 15 мм.
Присоединительный размер G ½ по ГОСТ 6357-81.
Счетчик предназначен для работы в следующих условиях:
- температура окружающего воздуха от минус 10 до плюс 50 °С;
- относительная влажность воздуха от 30 до 80 % при температуре не выше плюс 25 °С;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Режим работы счетчика – непрерывный.
Габаритные размеры не более 110x66x55 мм.

Масса счетчика не более 0,3 кг.

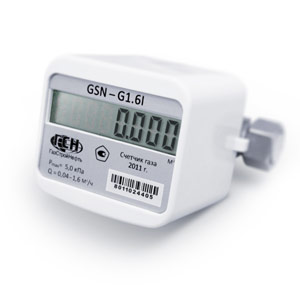

Счетчик газа GSN G1,6i бытовой

 Преимущества cчетчика газа GSN G1,6i:

- Счетчики «GSN-G1,6I» выпускаются с температурной коррекцией.
- Цена счетчиков «GSN-G1,6I» не выше аналогичных счетчиков газа без температурной коррекции.
- Перерасчет использованного потребителями газа с применением сезонных коэффициентов не потребуется.
- Устройство температурной коррекции счетчика «GSN-G1,6I» автоматически пересчитывает объём газа, приводя его к нормальным условиям, что обеспечивает экономию для потребителя.
- Сокращаются трудозатраты предприятий учета расхода газа, в связи с ненадобностью сезонных перерасчётов.
- Независимо от места, где установлен счетчик «GSN-G1,6I»(в квартире или за ее пределами), он дает более точные данные измерений, чем аналогичные счетчики газа без температурной коррекции.
- Сохранение данных измерений объема потребляемого газа более 10 лет.
- Счетчики «GSN-G1,6I» не требуют технического обслуживания.
- Монтаж счетчика можно производить как в горизонтальном, так и в вертикальном положении.
- Минимальные габаритные размеры (110x77x95 мм).
- Минимальные вес, не более 0,550 кг.
- Счетчики выпускаются различных модификаций, отличающиеся наличием внешнего интерфейса с импульсным выходом (вес импульса 0,001м?) — предназначенного для дистанционного снятия показаний со счетчика, и с автоматической температурной коррекцией, или без температурной коррекции.

1. Назначение и область применения cчетчика газа GSN G1,6i:

- Счетчик газа бытовой «GSN-G1,6I» с температурной коррекцией предназначен для измерений объема газа и применяется при расчете оплаты коммунальных услуг потребителями.
- Счетчик должен эксплуатироваться в незагрязненных пылью и газом помещениях при: температуре окружающей среды от минус 10°С до плюс 50°С; влажности окружающей среды не более 93%, при температуре 35°С; атмосферном давлении 84-106,7 кПа (630-800 мм.рт.ст.)

Основные технические характеристики cчетчика газа GSN G1,6i::

- 2.1.Измеряемая среда: природный газ по ГОСТ 5542-87; сжиженный углеводородный газ по ГОСТ 20448-90. Наибольшее избыточное рабочее давление протекающей среды 5,0 кПа.
- 2.2.Диапазон измерения расхода газа: от Qmin=0,04 м?/ч до Qmax=1,6 м?/ч.
- 2.3.Пределы допустимой относительной погрешности: в диапазоне от Qmin до 0,2Qmax: ±3%; в диапазоне от 0,2Qmax до Qmax: ±1,5%.
- 2.4.Емкость отсчетного устройства составляет: 99999,999 м?/ч; Наименьшая цена деления отсчета: 0,001 м?/ч.
- 2.5.Питание счетчика от литиевой батареи: 3,6V;
- 2.6.Межповерочный интервал: 8 лет;
- 2.7.Срок службы счетчика, при соблюдении условий монтажа и эксплуатации не менее 12 лет с даты выпуска;
- 2.8.Масса счетчика не более 0,550 кг;

- Габаритные размеры: 110x77x95 (мм)
- Для присоединения к газопроводу на патрубках имеется резьба G1/2-B по ГОСТ 6357-81.
- Тип счетчика газа бытового «GSN-G1,6I» зарегистрирован в Государственном Реестре средств измерений, допущен к применению в Российской Федерации.
- Сертификат об утверждении типа средств измерений RU.C.29.010.A № 43897 от 27.09.2011.

Бытовой счетчик Гранд-1.6

Бытовой счетчик Гранд-1,6 предназначен для коммерческого учета природного газа по ГОСТ 5542, а так же паров сжиженного газа по ГОСТ 20448 и других неагрессивных газов при учете потребления газа индивидуальными потребителями.

Область его применения 4-х комфорочная плита с духовкой.

Несомнеными приемуществами и отличительными особенностями являются :

- необычный дизайн корпуса и

- возможность вращения кожуха счетчика на 360 градусов, что обеспечивает удобство при снятии показаний

Межповерочный интервал – 8 лет.

Характеристики: Счетчик газа Гранд-1,6

1.Диаметр условного прохода, мм 15

2.Минимальный расход, Qmin, м3/ч 0,04 Максимальный расход, Qmax, м3/ч 1,6 Пределы допускаемой основной относительной погрешности измерения объема газа, % в диапазоне расходов: от Qmin до 0,2 Qmax +– 2,5 от 0,2 Qmax до Qmax ± 1,0

3.Условия эксплуатации: температура окружающего воздуха, ?С -10…. +50 относительная влажность, %, 30….80 атмосферное давление, кПа 84,0…106,7 Избыточное давление измеряемой среды, кПа, не более 5

4.Степень защиты по ГОСТ 14254 IP 50

5.Напряжение питания от встроенного источника питания, В 3,6

6.Масса, кг, не более 0,7 Габаритные размеры (длина, ширина, высота), мм, не более 145х86х83

ХАРАКТЕРИСТИКИ-ПРЕИМУЩЕСТВА:

• монтаж счетчика производится как в горизонтальном, так и в вертикальном положении (поворот индикатора в любое положение);
• надежность ввиду отсутствия механических частей;
• быстрота монтажа (не требуется газосварочных работ);
• доступная цена;
• изготовление с термокомпенсацией;
• имеется импульсный выход для подключения телеметрии;
• минимальные габаритные размеры;
• ассортимент цветового исполнения;

межповерочный интервал 12 лет.

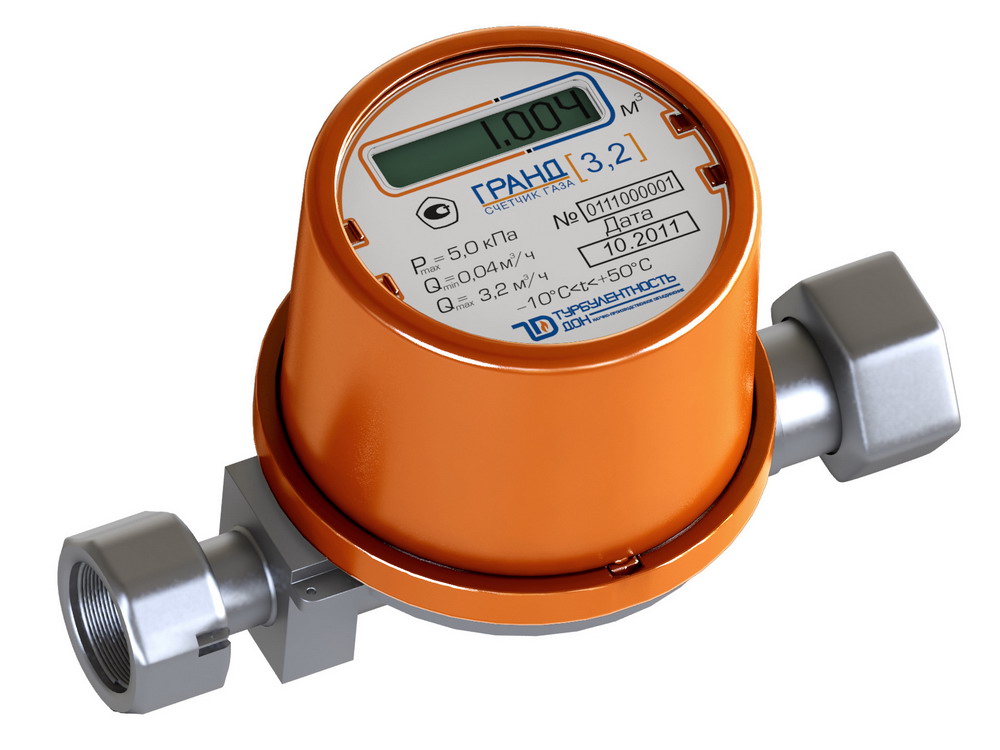

Бытовой счетчик газа ГРАНД-3.2

Бытовой счетчик газа ГРАНД-3,2. Основные преимущества
- электронный учет расхода газа: ЖК-дисплей
- минимальные габаритные размеры – самый компактный бытовой счетчик газа
- ассортимент цветового исполнения – три базовых цвета на Ваш выбор
- низкая стоимость монтажа вследствие отсутствия сварочных работ
- монтаж счетчика в любом положении: как горизонтальном, так и вертикальном
- быстрота монтажа, комплект КМЧ уже в комплекте
- высочайшая надежность ввиду отсутствия механических частей
- изготовление счетчика с термокомпенсацией
- имеется импульсный выход для подключения телеметрии
- максимальный гарантийный срок – 12 лет
- максимальный межповерочный интервал – 12 лет

Технические характеристики

Газовый счетчик ГРАНД-3,2. Основные характеристики
Диаметр условного прохода, мм    15
Максимальный расход, Qmax, м3/ч    3,2
Избыточное давление среды, кПа, не более    5
Выходной сигнал    импульсный
Вес импульса, и/м3    0,001
Разрядность индикатора    9
Температура окружающего воздуха, С    -10 … +50
Степень защиты по ГОСТ 14254    IP50
Межповерочный интервал, лет    12
Гарантийный срок службы, лет    12

Счетчик газа ВК G-6
Счетчик газа ВК G-6Т

Область применения:
Назначение:  счётчики предназначены для коммерческого учёта количества потребляемого газа.
Измеряемая среда:  природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения:  в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Принцип работы:
Счётчики состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчётчного устройства.
Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа.  При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству.
Для корректировки влияния температуры газа на показания отсчётного устройства в конструкцию счётчиков введено устройство с биметаллической температурной компенсацией.  Биметаллическая компенсация при температурах газа отличных от нормальной температуры по ГОСТ 2939-63, изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.

Технические характеристики счетчика газа ВК G-6Т

Счетчик газа диафрагменный ВК-G1,6 (направление газа справа-налево) г.Арзамас
Счетчик газа диафрагменный ВК-G2,5 (направление газа справа-налево) г.Арзамас
Счетчик газа диафрагменный ВК-G4    (направление газа справа-налево) г.Арзамас

Основные характеристики:

Диапазон рабочих расходов от 0,016 м 3/ч до 6 м 3/ч
Погрешность измерения:

в диапазоне расходов:         Q мин. ? Q <  0,1Q ном.  ± 3 %;

в диапазоне  расходов:   0,1Q ном. ? Q ? Q макс.       ± 1,5 %.
Циклический объём измерительных камер V1,2 дм 3
Порог чувствительности:

ВК-G1,6 – 0,0032 м 3/ч;

ВК-G2,5 – 0,005 м 3/ч;

ВК-G4, ВК-G4Т  – 0,008 м 3/ч.
Рабочее давление газа  50 кПа
Диапазоны температуры:

Рабочей среды от минус 30 о С до плюс 50 о С;

Окружающей среды от минус 40 о С до плюс 60 о С
Межповерочный интервал – 10 лет
Средний срок службы – не менее 24 лет

Счетчик газа СГБМ-1.6 (пр-во ПКФ Бетар) На заказ

Счетчик газа СГБМ-1,6 бытовой предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями.
Основная нагрузка: 4-х комфорочные газовые плиты с духовкой.

Электронный газовый счетчик СГБМ-1,6 имеет отсчетное устройство в виде жидкокристаллического дисплея, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Питание газового счетчика СГБМ-1,6 осуществляется от батареи, обеспечивающей работу в течении не менее 12-ти лет с даты выпуска.

Зарегистрирован в Госреестре средств измерений под № 27702-04.

Межповерочный интервал - 8 лет.

Технические характеристики счетчика газа СГБМ-1,6

Счетчик СГБМ-1,6 эксплуатируется при температуре окружающего воздуха от минус 10°С до 50°С, относительной влажности воздуха не более 95% при температуре 35°С.

Средний срок службы счетчика СГБМ-1,6 - 12 лет.

При усановке газовых электронных счетчиков необходима установка  диэлектрической муфты

Диэлектрическая муфта ELITELINE 1/2 нар-нар-150 руб.
Диэлектрическая муфта ELITELINE 1/2 внутр-нар-200 руб.
Диэлектрическая муфта ELITELINE 3/4 нар-нар-200 руб.
